实验室台式喷雾干燥机OM-MN-500
型号:

实验室台式喷雾干燥机OM-MN-500

描述:一、实验室台式微型喷雾干燥机设备原理描述: 经过前道工序处理后的料液利用蠕动泵送至干燥室上方的雾化器,将料液均匀地雾化为极微米雾滴群,进入……

  • 厂商性质

    生产厂家
  • 更新时间

    2022-11-28
  • 访问量

    550次
详细介绍

一、实验室台式微型喷雾干燥机设备原理描述:

经过前道工序处理后的料液利用蠕动泵送至干燥室上方的雾化器,将料液均匀地雾化为极微米雾滴群,进入干燥室内,气体进入加热系统,被加热至工艺所需的温度,经热风管道均匀进入干燥室,与雾滴群接触后高温固化,热解成产品,干燥后的成品随同尾气经出风管送至旋风分离器进行气固分离 ,成品回收。

二、 实验室台式微型喷雾干燥机工艺要求:

1、溶剂:水。(做有机溶剂需搭配OM-YJ-500辅助设备)

3、处理量:*大500ml/H(根据含固量)。实验*小进料量20ml。

4、干粉回收率 ≥约70-90%(根据物料特性)

5、产品残余含湿量 ≤2-5%

6、电器控制:PLC系统编程,控制程序编入,触摸屏操作系统。

7、设备系统: 正压状态

三、 实验室台式微型喷雾干燥机设备结构:

1、本设备整机采用SUS304不锈钢制造。

2、彩色大触摸屏操作,控制程序编入,全自动控制和手动控制相结合,中文面板,实验参数屏幕自设定。

3、实时调控PID恒温控制技术,控温准确,加热控温精度±1℃。

4、喷雾干燥室及收集装置采用透明**不锈钢制造,整个喷雾干燥实验进程可通过视镜观看。

5、二流体喷雾的雾化结构,喷头采用SUS316材料制造,喷粉的颗径呈正态分布,雾化粒径30微米以下,可根据压力调节雾化粒径。

6、进料量可通过进料蠕动泵调节。

四、 实验室台式微型喷雾干燥机技术参数

(1)  进风温度:**200℃可调,出风温度30-100℃。

(2)  平均干燥时间:1.0~1.5S

(3)  温度传感器:PT-100热电偶。

(4)  电加热器:约3KW。

(5)  整机功率:约3.5kw。

(6)  雾化器:二流体雾化结构,喷嘴口径1.0mm。

(7)  喷雾调节范围:0-0.3 MPa(建议0.1-0.2 MPa)。

(8)  进料方式:蠕动泵进料进料管:**硅胶蠕动管。

(9)  喷雾用空气连接口径:外径6mm气管。

(10)喷头液滴雾化(做有机溶剂请搭配氮气钢瓶)

(11)成品收料瓶:500ml。

(12)风机:风量9.5立方每分钟

(13)外形尺寸:1090(W)X595(D)X894(H)mm。

(14)电箱散热:无刷DC马达风扇扇热。

(15)除尘方式:东丽滤芯除尘。

(16)可搭配OM-YJ-500型氮气循环有机溶剂回收装置,可将干燥机放置在本装置上进行连接即可成为有机溶剂喷雾干燥机(密闭氮气循环,溶剂可回收)。

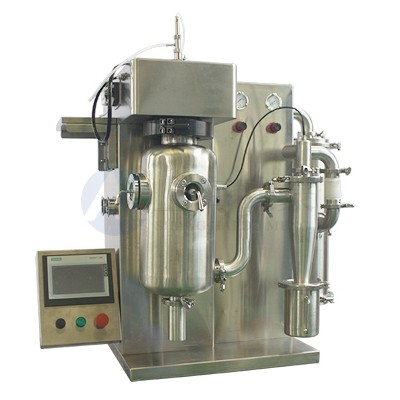

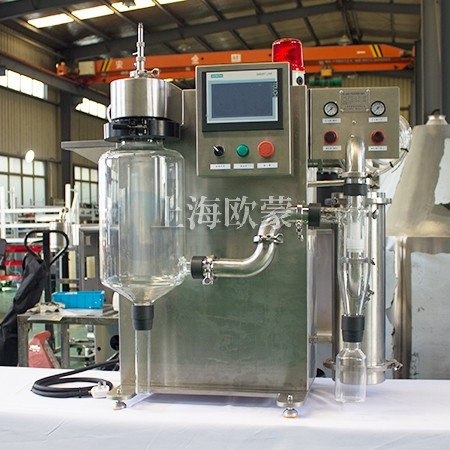

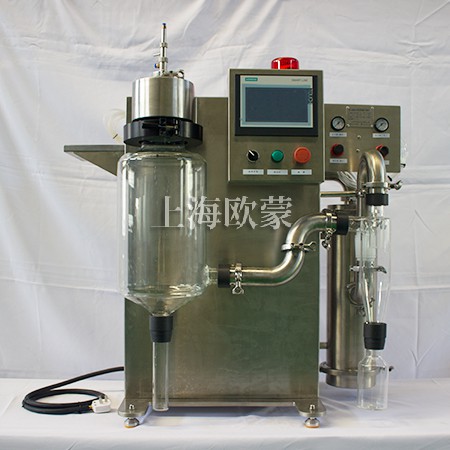

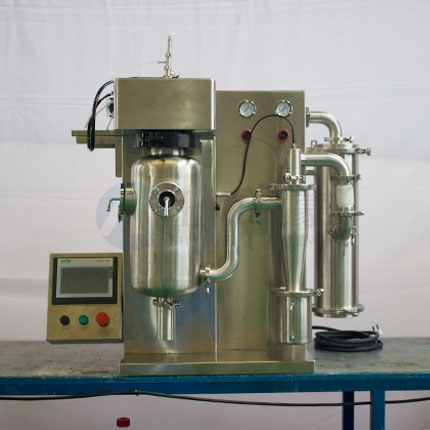

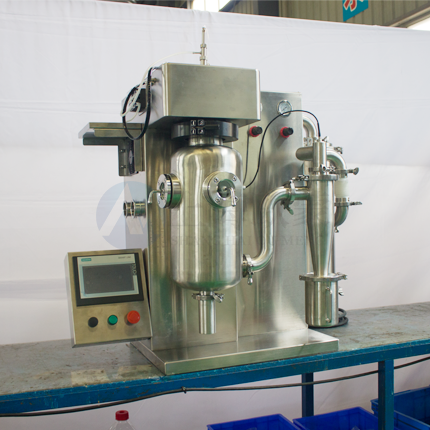

实验室台式微型喷雾干燥机图片展示
